Punto a punto con GrandStream HT503 y HT502

Enviar una línea de teléfono analógica por una red inalámbrica y/o cableada a otro punto remoto, sin usar central telefonica, además de usar los FXS sobrantes de cada gateway voip para que se comuniquen entre ellos.

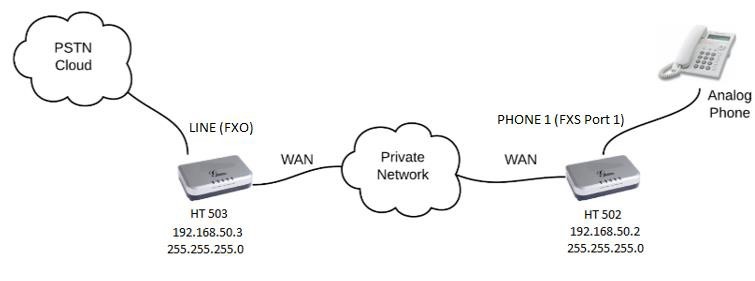

– Para la conexion HT503 (FXO) <-> HT502 (FXS 1) Esta aplicación sirve para conectar un linea telefonica analogica estándar a un sistema de telefonía IP conformado por estos 2 equipos (gateways voip) contectados a una misma red de datos, extendiendo asi, de manera digital la linea telefonica analogica hacia el puerto FXS1 del HT502 donde se conecta un telefono analogico, sin necesidad de central telefonica.

– Para la conexion HT503 (FSX) <-> HT502 (FXS2) Esta aplicacion sirve para conectar 2 gateways voip para que se comuniquen remotamente entre si, sin necesidad de central telefonica.

– El GrandStream HT503 es un gateway voip que cuenta con un puerto FXO y FXS.  El GrandStream HT502 es un gateway voip que solo tiene puertos FXS. el presente tutorial tambien aplica a otros modelos como el HT802.

IMPORTANTE:
Esta nota técnica parte de que ya están interconectados los equipos mediante los puertos WAN. Los equipos que se utilizaran como ejemplo son el modelo HT503(FXO) y HT502(FXS) de Grandstream. Los puertos LAN se utilizaran solo para configuración. Es necesario que la tarjeta de red de la computadora esté en el mismo segmento de la IP de configuración (192.168.2.1/24).

Configuración HT503

IP Default (LAN): 192.168.2.1
Contraseña: admin
Configuraciones básicas.

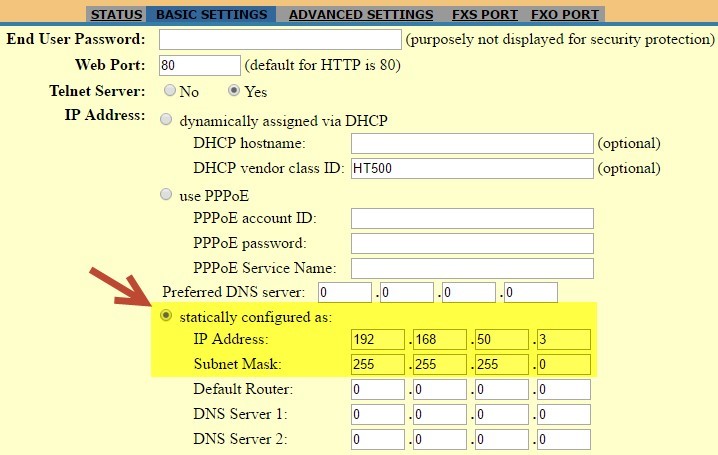

  • Seleccionar IP estática, asignar IP y mascara.
  • Asignar un numero ID para identificar la dirección SIP. En SIP Server se le asigna la dirección IP y el puerto de destino SIP del HT502. (En HT502 el puerto PHONE1 = 5060, Puerto PHONE2 = 5062. En HT503 el puerto PHONE = 5060, Puerto LINE = 5062).

*Aplicar y reiniciar

FXO Port (para la extension de linea analogica)

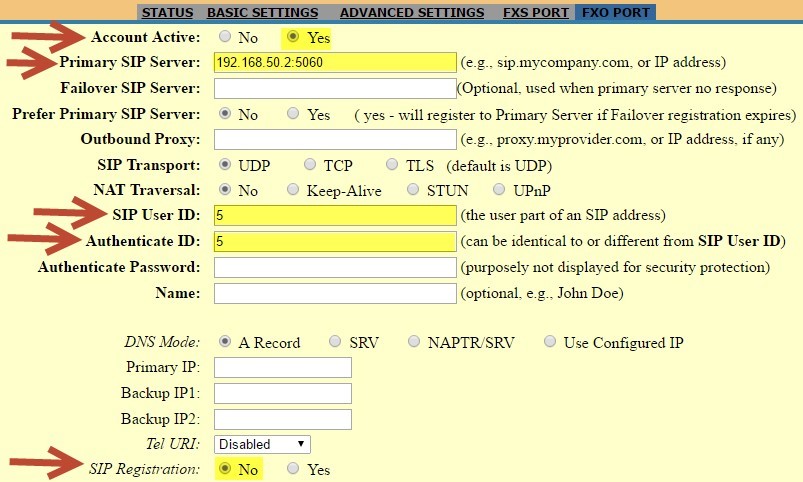

  • Se activa la cuenta, se le asigna la dirección IP y el puerto de destino SIP del HT502, se agrega el ID y autentificación los cuales deben ser iguales, luego se desactiva el registro
    de cuenta SIP.

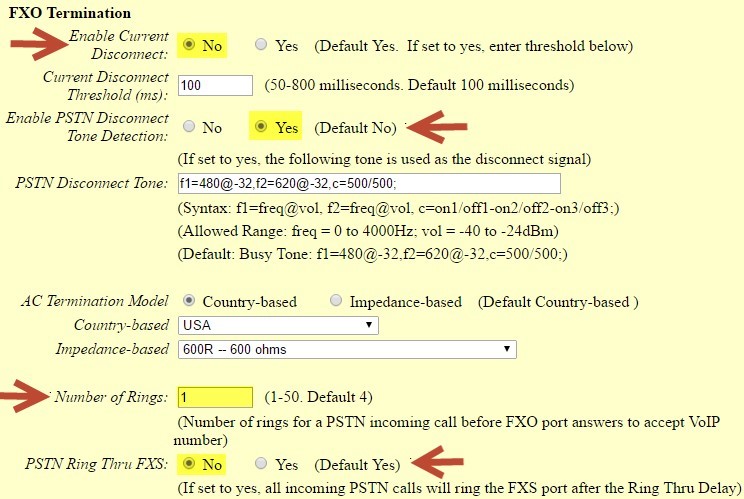

  • Se configura los parámetros básicos de tono y timbrado.
  • Canal de marcación

FXS Port (para el punto a punto)
Se configura el puerto FXS para la intercomunicación entre dos teléfonos sin necesidad de alguna línea (Intercom).

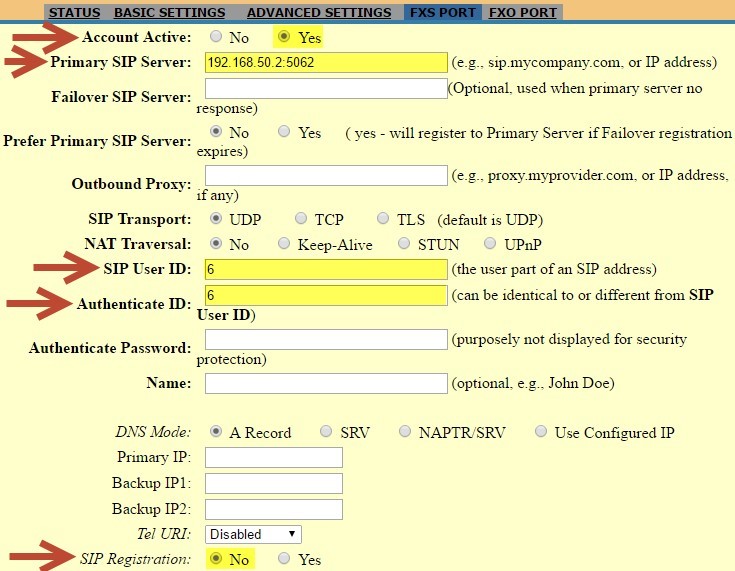

  • Se activa la cuenta, se le asigna la dirección IP y el puerto de destino (PHONE2) del HT502 y se le agrega un ID diferente al del puerto FXO.

*Aplicar y reiniciar

Configuración HT502

IP Default (LAN): 192.168.2.1
Contraseña: admin
Configuraciones básicas.

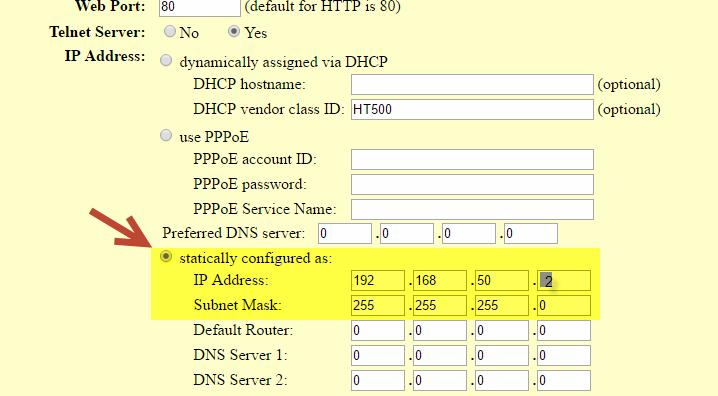

  • Seleccionar IP estática, asignar IP y mascara.

*Aplicar y reiniciar

FXS Port 1 (para la extensión de la linea telefonica)

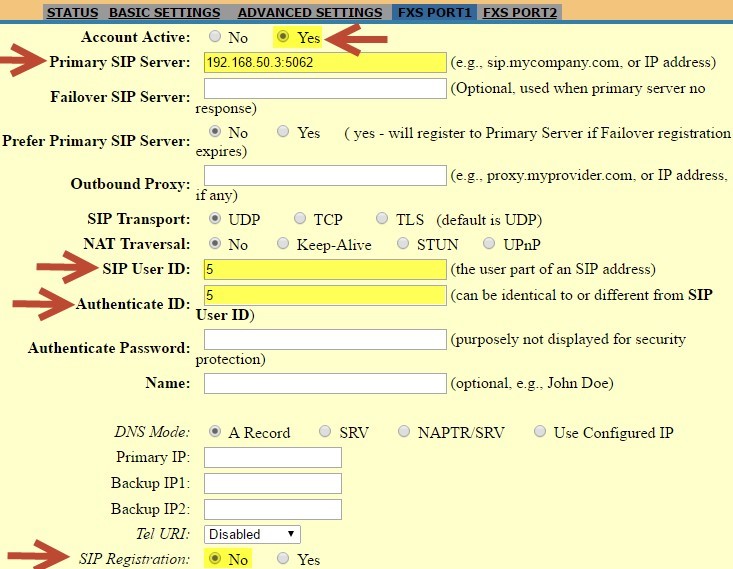

  • Se activa la cuenta, se le asigna la dirección IP y el puerto de destino SIP del HT503, se agrega el ID y autentificación que se asignó como destino en el HT503, luego se desactiva el registro de cuenta SIP

*Aplicar y reiniciar

FXS Port 2 (para el punto a punto)

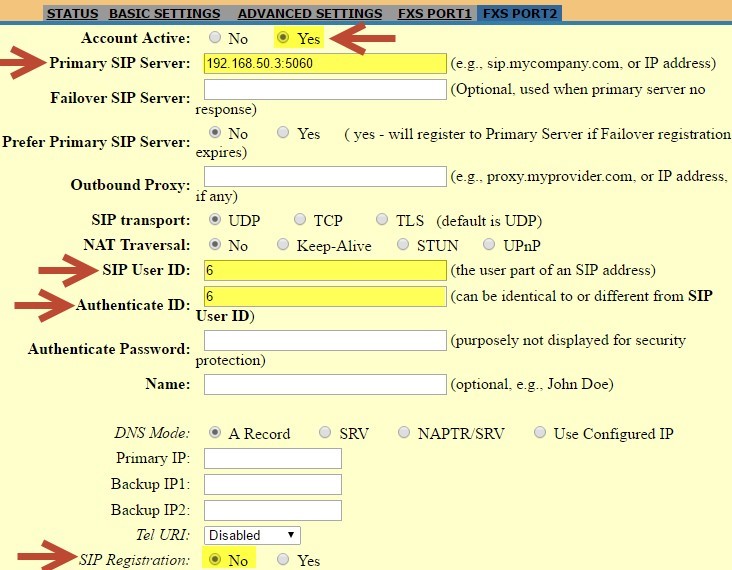

  • Se activa la cuenta, se le asigna la dirección IP y el puerto de destino (PHONE2) del HT502 y se le agrega el ID que se configuro en el puerto FXS del HT502.

*Aplicar y reiniciar

×
